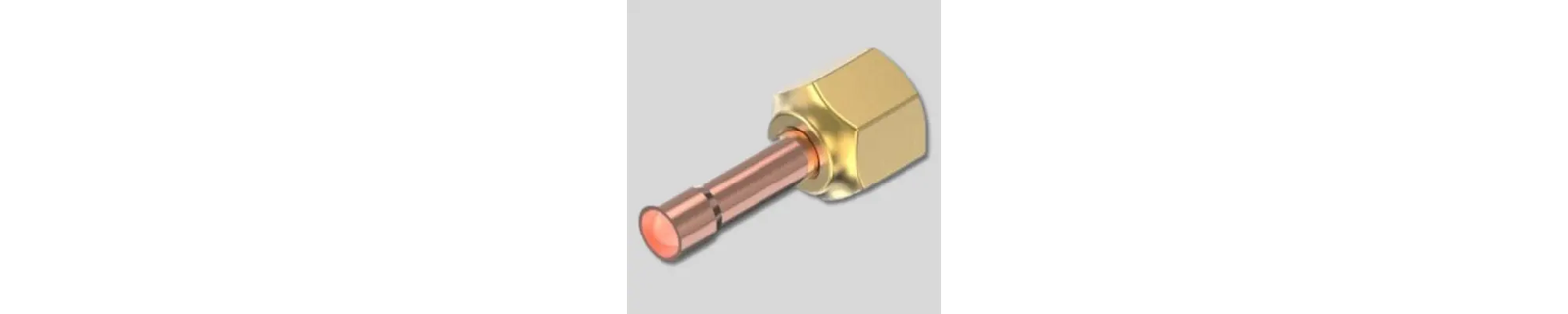

Adaptateurs d orifice pour détendeurs thermostatiques

Tout savoir sur les adaptateurs d'orifice pour détendeurs TEV

À quoi sert un adaptateur d'orifice de détendeur ?

L'adaptateur d'orifice (ou kit de recalibrage) est une pièce qui se monte sur le corps du détendeur thermostatique à la place de l'orifice d'origine. Il permet de modifier la section de passage du réfrigérant liquide, et donc le débit maximal du TEV. C'est la solution privilégiée par les techniciens frigoristes lorsque la puissance frigorifique d'une installation évolue ou lorsqu'un changement de réfrigérant modifie les conditions de fonctionnement du circuit.

Quand faut-il changer l'orifice d'un détendeur ?

Le changement d'orifice de calibrage est nécessaire dans plusieurs situations :

• Remplacement d'un réfrigérant (ex : passage du R404A au R448A ou R449A) qui modifie le débit volumique nécessaire
• Augmentation ou réduction de la puissance de l'évaporateur sur un circuit existant
• Optimisation d'un circuit fonctionnant en surchauffe trop élevée ou trop faible malgré un réglage correct
• Remplacement d'un orifice usé ou endommagé sans changer le corps du TEV

Adaptateurs d'orifice par marque

Chaque fabricant de détendeurs dispose de sa propre gamme d'orifices interchangeables :

• Danfoss — orifices série T2, TUA, TUAE : référencés par lettre (A, B, C, D…) correspondant à une puissance frigorifique croissante selon le réfrigérant
• Castel — orifices série 6000 : kits de recalibrage disponibles pour toute la gamme TEV Castel
• Sanhua — orifices gamme DFV et RFKH : compatibles réfrigérants HFO et R290
• Alco Controls / Emerson — orifices gamme TX : large choix de calibres pour réfrigération commerciale et industrielle
• Parker Sporlan — orifices série SEI/SEH : solution reconnue pour applications basse température et CO₂

Comment choisir le bon calibre d'orifice ?

Le calibre de l'orifice se sélectionne en fonction de trois paramètres : la puissance frigorifique nominale de l'évaporateur (en kW), le réfrigérant utilisé, et les conditions de fonctionnement (température d'évaporation Te et température de condensation Tc). Les outils de sélection Danfoss Coolselector2 et les tableaux de sélection Castel permettent de déterminer précisément la référence d'orifice adaptée à votre installation.

Compatibilité réfrigérants et normes F-Gas

Dans le cadre de la transition F-Gas vers les réfrigérants à faible GWP (R448A, R449A, R452A, R290), un recalibrage de l'orifice du TEV est souvent indispensable lors de la conversion d'une installation existante. Les adaptateurs d'orifice Danfoss, Castel et Sanhua de notre gamme sont certifiés compatibles avec ces nouveaux réfrigérants.

Questions fréquentes sur les adaptateurs d'orifice TEV

Peut-on monter un orifice Danfoss sur un corps de détendeur Castel ?

Non. Les orifices de calibrage sont spécifiques à chaque fabricant et à chaque gamme de corps. Un orifice Danfoss ne peut pas être monté sur un corps Castel et vice-versa. Il est impératif de commander l'orifice correspondant à la marque et à la gamme exacte du détendeur en place.

Faut-il purger le circuit pour changer un orifice de détendeur ?

Oui, obligatoirement. Le remplacement d'un orifice de calibrage nécessite de récupérer le réfrigérant du circuit (pompage sur le côté basse pression au minimum), d'isoler le détendeur et de travailler sur un circuit vide de réfrigérant. L'opération doit être réalisée par un technicien titulaire de l'attestation de capacité fluorés ou naturels selon le réfrigérant concerné.

L'adaptateur d'orifice est-il livré avec le joint torique ?

Oui, tous les kits d'adaptateurs d'orifice de notre gamme sont livrés avec le ou les joints toriques nécessaires au montage. Il est fortement recommandé de remplacer systématiquement les joints à chaque intervention pour garantir l'étanchéité du circuit.

TotalFroid livre-t-il les adaptateurs d'orifice en 24/48h ?

Oui. Les références en stock sont expédiées le jour même pour toute commande passée avant 14h, avec livraison offerte sans minimum d'achat. Pour les références spécifiques hors stock, contactez-nous directement au 01 84 20 06 39 pour vérifier les délais d'approvisionnement.
