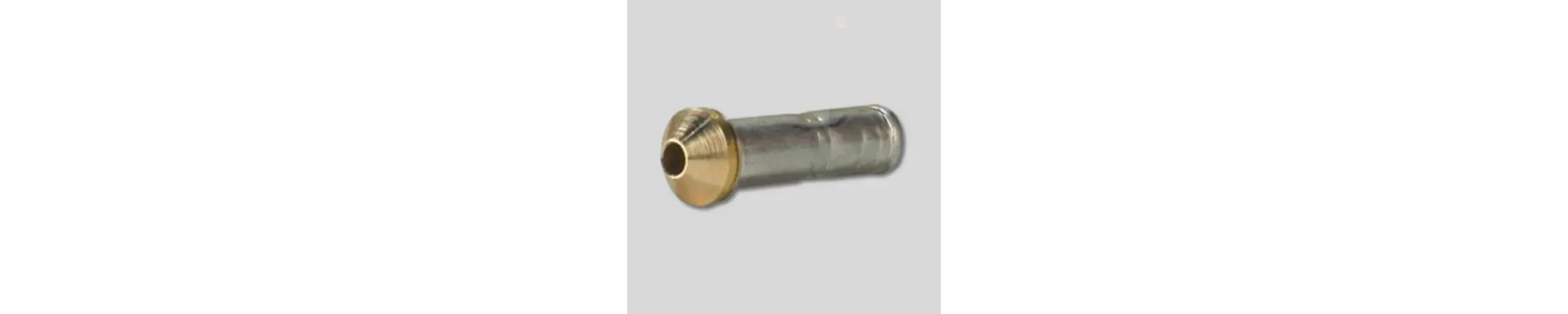

Orifices / Buses pour détendeurs

Qu'est-ce qu'un orifice de détendeur ?

L'orifice (ou buse) est la pièce interchangeable qui détermine la capacité de laminage d'un détendeur thermostatique T2 ou TE2. Il calibre le débit de fluide frigorigène en fonction de la puissance frigorifique de l'installation. Choisir le bon numéro d'orifice est essentiel pour garantir la régulation optimale de la surchauffe et les performances de l'évaporateur.

Deux types d'orifices disponibles

Orifices filtres coniques — T2 / TE2 à visser

Ces orifices se montent sur les détendeurs T2/TE2 à raccordement vissé. Disponibles du numéro 0X au numéro 6, ils couvrent des capacités allant de moins de 1 kW à plus de 11 kW en R134a à 35°C de condensation. Ils intègrent un filtre conique qui retient les impuretés du circuit.

Orifices filtres plats — T2 / TE2 à braser

Conçus pour les détendeurs T2/TE2 à raccordement brasé, ces orifices sont également disponibles du numéro 0X au numéro 6, avec en supplément quatre références spécifiques pour le CO2 (R744) : CZ, CY, CX et C0, couvrant des capacités de 1,09 kW à 19,3 kW selon les conditions d'évaporation.

Fluides frigorigènes compatibles

• R134a — réfrigération positive, capacités de 0,67 à 11,4 kW (orifice 0X à 6)
• R513A — substitut drop-in du R134a, GWP réduit
• R1234yf — fluide HFO ultra basse GWP (GWP = 4)
• R407C — mélange HFC haute et moyenne pression, capacités jusqu'à 24 kW
• R452A — alternative basse GWP au R404A/R507A
• R744 (CO2) — applications transcritiques et subcritiques, orifices spécifiques CZ à C0

Comment choisir son numéro d'orifice ?

Le choix du numéro d'orifice dépend de trois paramètres : la puissance frigorifique de l'évaporateur (en kW), la température d'évaporation souhaitée (de -30°C à +10°C selon fluide) et la température de condensation (35°C, 45°C ou 55°C). Pour une sélection précise au point de fonctionnement, l'utilisation du logiciel Danfoss Coolselector®2 est recommandée. Besoin d'un conseil ? Contactez notre équipe au 01 84 20 06 39.

Foire aux questions

Un orifice T2 à visser est-il compatible avec un détendeur TE2 ?

Oui, les orifices de la série T2 et TE2 sont interchangeables sur les détendeurs à raccordement identique (vissé ou brasé). Vérifiez simplement que le type de raccordement (à visser ou à braser) correspond à votre détendeur.

Comment savoir si mon orifice est usé ou inadapté ?

Un orifice mal dimensionné ou encrassé se traduit par une surchauffe instable, un évaporateur sous-alimenté ou au contraire des retours de liquide au compresseur. En cas de doute, le remplacement de l'orifice est une opération simple et économique avant d'envisager le remplacement du détendeur complet.

Puis-je utiliser ces orifices sur d'autres marques de détendeurs ?

Ces orifices sont conçus spécifiquement pour les détendeurs Danfoss T2 et TE2. Pour les détendeurs d'autres marques, vérifiez la compatibilité dimensionnelle avant toute installation.
