Voyants de liquide

À quoi sert un voyant de liquide ?

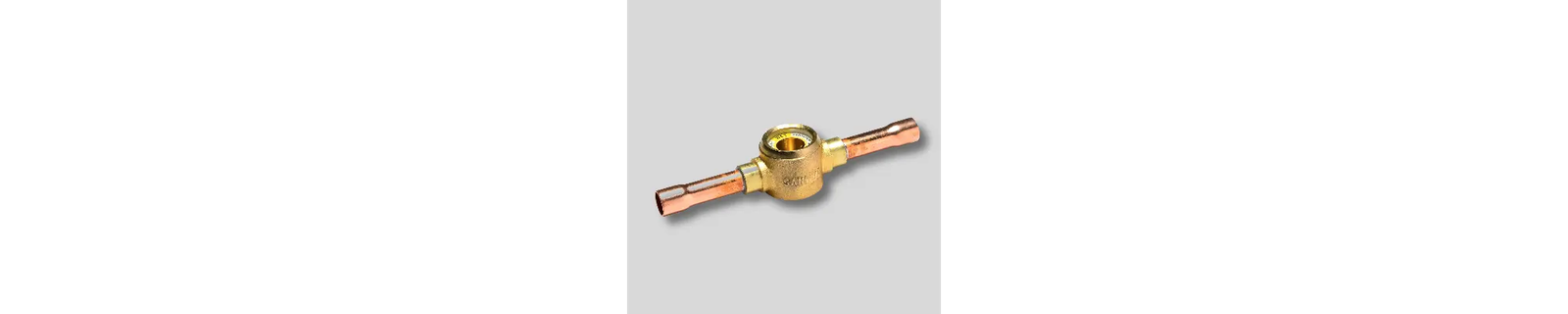

Le voyant de liquide est un organe de contrôle installé sur la ligne liquide, en aval du filtre déshydrateur et en amont du détendeur. Il remplit deux fonctions : vérifier visuellement que le réfrigérant arrive au détendeur à l'état parfaitement liquide, sans bulles, et signaler la présence d'humidité dans le circuit grâce à une pastille indicatrice colorimétrique.

Comment lire l'indicateur d'humidité ?

La pastille change de couleur selon le taux d'humidité présent dans le fluide frigorigène. Vert : circuit sec, taux d'humidité acceptable. Jaune : circuit humide, intervention nécessaire. Certaines références comportent une couleur intermédiaire indiquant un taux limite. Une pastille jaune impose le remplacement du filtre déshydrateur et la recherche de l'origine de l'humidité, sous peine de formation d'acides, de bouchage du détendeur par le givre et de dégradation du bobinage du compresseur.

Que signifient des bulles dans le voyant ?

Des bulles persistantes en régime établi indiquent généralement une charge insuffisante en réfrigérant, un sous-refroidissement trop faible, une perte de charge excessive sur la ligne liquide ou un filtre déshydrateur colmaté. Le diagnostic doit être confirmé par la mesure du sous-refroidissement au condenseur : un voyant qui bulle n'est jamais à lui seul une preuve de manque de charge.

Comment choisir son voyant de liquide ?

Quatre critères déterminent le choix : le diamètre et le type de raccordement (à braser ou à visser, en pouces ou en millimètres), la pression maximale de service compatible avec le réfrigérant utilisé, la présence ou non de l'indicateur d'humidité, et la compatibilité du fluide. Les circuits fonctionnant au CO2 (R744) et les installations haute pression exigent des voyants spécifiquement homologués pour ces pressions de service.

Compatibilité avec les réfrigérants actuels

Les voyants de liquide proposés par TotalFroid Distribution couvrent les HFC (R404A, R407C, R410A, R134a), les HFO et mélanges à faible GWP (R448A, R449A, R452A, R513A, R454C, R455A) ainsi que les réfrigérants naturels comme le propane (R290) et le CO2 (R744) selon les références. Dans le cadre de la transition F-Gaz et des retrofits, il est indispensable de vérifier la compatibilité du voyant avec le nouveau fluide et l'huile associée (POE, PAG) avant remplacement.

Les marques disponibles

Vous trouverez dans cette catégorie des voyants de liquide Danfoss, Castel, Alco Controls, Parker Sporlan et Sanhua, en version simple regard ou double regard, à braser ou à raccords évasés, avec ou sans indicateur d'humidité.

Un conseil pour votre installation ?

Notre équipe technique vous accompagne dans le choix de la référence adaptée à votre circuit. Contactez TotalFroid Distribution au 01 84 20 06 39 ou par email à info@totalfroid.com. Livraison sur toute la France métropolitaine.
